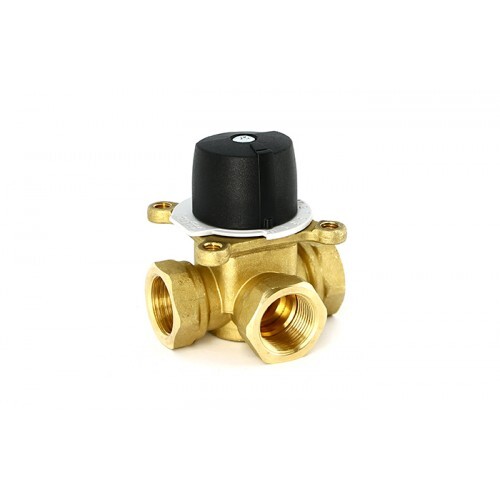

Клапан трехходовой смесительный Uni-fitt 360G1550

Паспорт_на_клапан_смесительный_трехходовой.pdf

• Главное назначение трехходового смесительного клапана – регулировка температуры воды или теплоносителя, которые подаются в контуры системы отопления или ГВС.

По области применения трехходовые термостатические смесительные клапаны разделяют на:

• Для горячего водоснабжения (ГВС) – контроль температуры водоногревателей(бойлеров), защита от ожогов;
• Для отопительных систем – установка температуры на контуры отопления (радиаторы и конвекторы) ;
• Для теплых полов – установка максимальной температуры в контуре теплого пола;
• Для котлов на твердом топливе – защита от холодного теплоносителя в малом контуре твердотопленого котла.

Трехходовой смесительный клапан: устройство и работа

• Весь принцип работы сводится к тому, чтобы на выходе устройства была необходимая установленная температура воды или теплоносителя. Достигается это за счет смешивания горячей и холодной жидкости.
• Принцип работы клапанов одинаковый как для систем отопления, так и для системы горячего водоснабжения. При слишком высокой температуре горячей воды, происходит смешивание с холодной водой, для получения выставленной температуры. Температура определяется за счет встроенного термостата (термочувствительный датчик).
• При установке термостатического смесительного клапана на обратном контуре тт котла, процесс смешивания теплоносителя происходит противоположным способом. Если в обратной линии поступает холодная вода, то клапан открывает патрубок с горячей жидкостью, поступающей от котла.
