Существует несколько способов подключения радиаторов в системах отопления.
- Боковое подключение
- Нижнее подключение
- Диагональное подключение
- Прямое подключение
- Угловое подключение
Для того чтобы выбрать схему подключения, здесь важны много факторов. Частный это дом или квартира, централизованное отопление или автономное, стальные панельные радиаторы или секционные, разводка труб, материал, из пола или со стены подключение.
Боковое подключение батарей отопления
Боковой (односторонний) способ - самый распространенный в квартирах многоэтажных домов в условиях вертикальной подачи воды для обогрева. Он применяется в однотрубных и двухтрубных разводках. Основным условием применения бокового подсоединения является монтаж байпаса (перемычки) до того, как радиатор будет подключен к трубопроводу. Обязательно установить также краны, позволяющие снять отопительную конструкцию, не повредив систему обогрева.
Боковое подключение демонстрирует максимальную эффективность при небольшой длине радиатора (не больше 5-6 секций). Если число секций больше, теплопотери будут значительными.
При одностороннем подсоединении следует соединить контур подачи воды с верхним патрубком, а контур обратки — с нижним. Данное правило основано на принципе энергоэффективности, и если соединения поменять местами, КПД существенно уменьшиться.

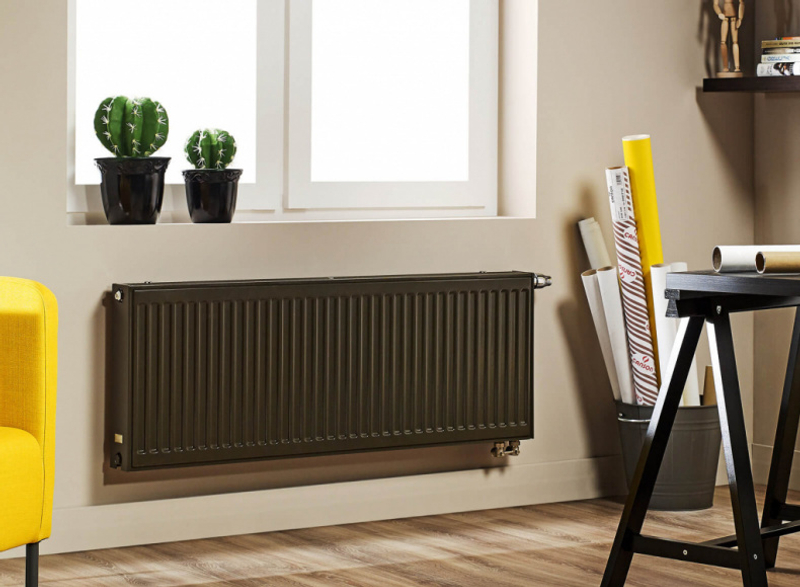

Нижнее подключение батарей отопления
Нижний способ используется с целью скрыть трубы и для сохранения гармонии дизайнерского решения помещения. Трубы скрываются чаще всего при установке их в стене или в полу. Современные производители отопительных конструкций предусматривают данное пожелание потребителей и производят множество моделей с нижним соединением в различных вариациях. Техпаспорт радиатора содержит рекомендации относительно подсоединения данного изделия. В узле соединения батареи встроены шаровые краны для облегчения задачи демонтажа радиатора.
Следует иметь в виду, что данный способ подсоединения не подходит для условий естественной циркуляции теплоносителя. Значительная теплопотеря, возникающая из-за такого типа подключения (до 15%), может быть компенсирована лишь при повышенной мощности радиатора. Однако в условиях хорошего напора воды, который создается насосом циркуляции, вся площадь радиатора прекрасно прогревается по причине возникновения вихревого потока. Особенности распространения этих потоков сегодня еще не находят научного объяснения, поэтому иногда нижнее подсоединение трубчатых батарей демонстрирует наибольшую эффективность.
При монтаже нижний патрубок батареи соединяется с трубой, подводящей воду от теплоисточника. С другой стороны подключается труба, отводящая воду.
Нижний способ предусматривает варианты подключения: центральное, боковое и с вентилем. Нижнее боковое подсоединение отличается зеркальной симметрией, оно может быть как правым, так и левым.
В данный момент самый распространенный метод подключения, еще называют лучевая развязка отопления.
Диагональное подключение батарей отопления
Оптимальный способ подсоединения трубчатых радиаторов, при котором потеря тепла минимальна. Он применяется для однотрубных и двухтрубных систем, но в однотрубных эффективность диагонального соединения выше. Горячая вода идет сквозь все секции и выходит в отверстие на другой стороне.
Существует 2 варианта соединения радиатора. - Вода может подходить в верхнее отверстие, а выходить через нижнее, или наоборот. Схема соединения по диагонали идеальна для длинных радиаторов, с число секций 12 и больше. Теплопотеря при верхнем варианте составляет лишь от 2 до 5%, так как распространение воды более равномерное. При нижнем — 15%. Это следует учитывать при выборе верхнего или нижнего отверстия.
Прямое подключение радиаторов
Прямое подключение радиаторов используется в двух случаях:
при боковом подключении - это когда радиатор с боковым подключением и тогда если использовать прямые радиаторные краны, то они будут идти вдоль стены, и труба соответственно. Такое используется в старых домах и в старом жилом фонде, где стояковая система отопления.
при нижнем подключении - это когда радиатор с нижним подключением и тогда если использовать прямые краны, то подключение будет прямо из пола. Используется в новостройках и новых квартирах.
Угловое подключение радиаторов
Угловое подключение радиаторов используется в двух случаях:
при боковом подключении - это когда радиатор с боковым подключением и тогда если использовать , то они будут заходить в стену, то есть труба выходит из стены и соединяется с помощью кранов с батареей. Такое используется в новых домах и в старом жилом фонде когда делается капитальный ремонт и клиенты прячут трубы в стенах. Большой плюс такой системы сто не видно труб отопления в интерьере.
при нижнем подключении - это когда радиатор с нижним подключением и тогда если использовать угловые краны, то подключение будет снизу из стены.
Комплектующие для подключения радиаторов
Термоголовка
Термостатический вентиль угловой
Вентиль на обратную подводку, угловой
Концовка разборная
Ниппель редукционный ( Евроконус)
Монтажная трубка для подключения радиатора
Пресс-втулка
Узел нижнего подключения прямой
Узел нижнего подключения угловой
